履帶底盤
LKT2000
產品描述
該底盤體形偏大,是一款根據客戶要求精心設計的底盤。
應用領域:適合于松軟、泥濘等復雜環境作業,下陷度小,滾動阻力小,越野機動性能好。

產品特點
◆ 支(zhi)撐(cheng)面積(ji)大,150mm的履帶接地比例達到(dao)75%,適合于松軟(ruan)、泥濘等復雜環境作業,下陷度小(xiao),滾動(dong)阻(zu)力小(xiao),越野機動(dong)性能好。
◆ 轉(zhuan)向半徑極(ji)小,可以實(shi)現原地轉(zhuan)向。
◆ 履(lv)帶支撐面上有履(lv)齒,不易(yi)打滑,牽(qian)引(yin)(yin)附著性(xing)能好,有利于發揮較大(da)的牽(qian)引(yin)(yin)力。
◆ 底盤高度超過140mm具(ju)有(you)超強(qiang)的爬坡、越(yue)障能力,可爬樓梯。
技術參數
項目 | 規格 | |
---|---|---|
外形尺寸 | 1850*1211*600mm | |
盤底自重 | 500kg | |
負載重量 | 250kg | |
最大越障 | 320mm | |
額定扭矩 | 488NM | |
運行速度 | 0~1.5m/s | |
最大爬坡 | 30度(可爬樓梯) | |
減震系統 | 左右獨立*14枚避震器 | |
懸掛系統 | 克里斯蒂懸掛 | |
電機選用 | 48V伺服電機 | |
主體材質 | 不銹鋼管 | |
履帶材質 | 橡膠內嵌鋼板 | |
防護等級 | IP54(標準) |
應用案例
-

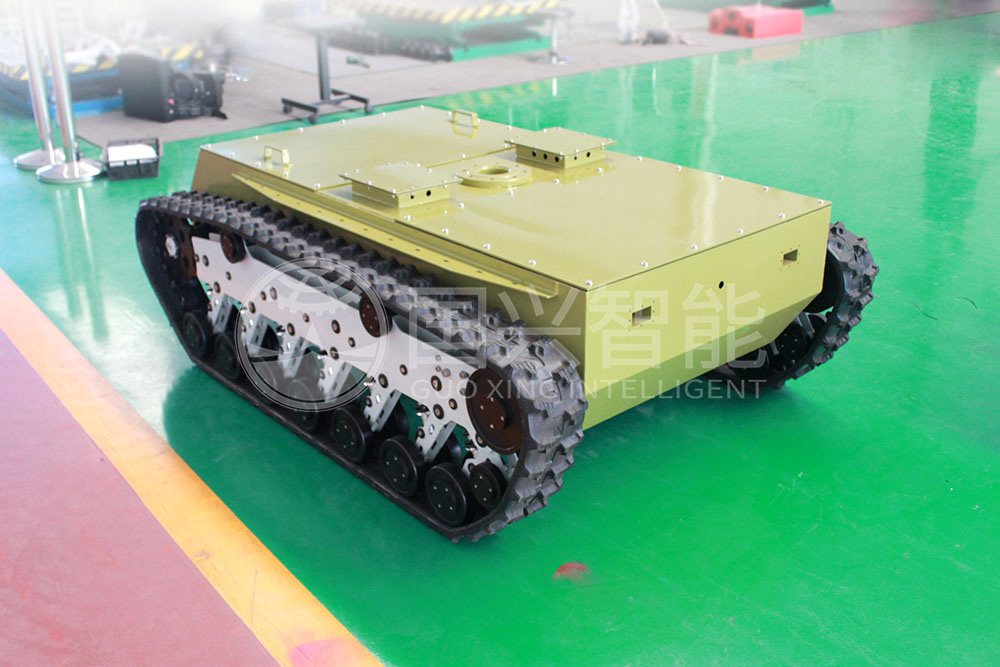

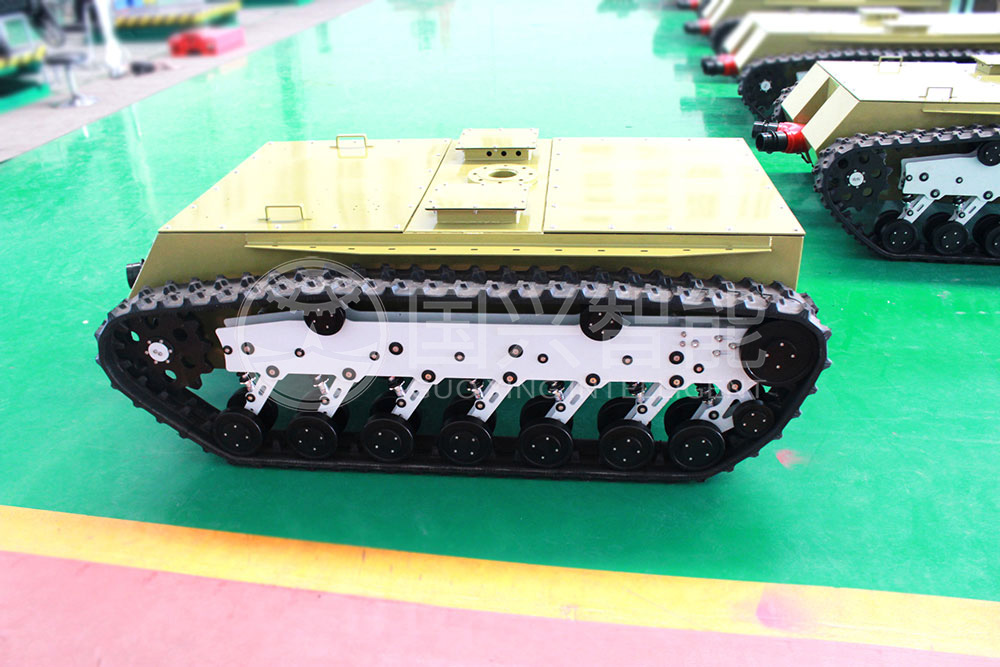

LKT2000底盤案例
-
LKT2000底盤案例
